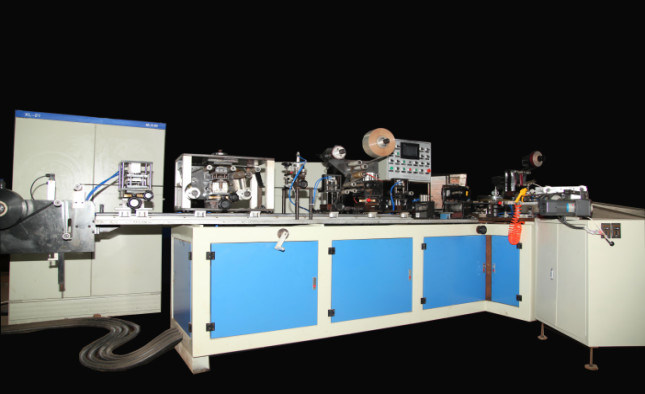

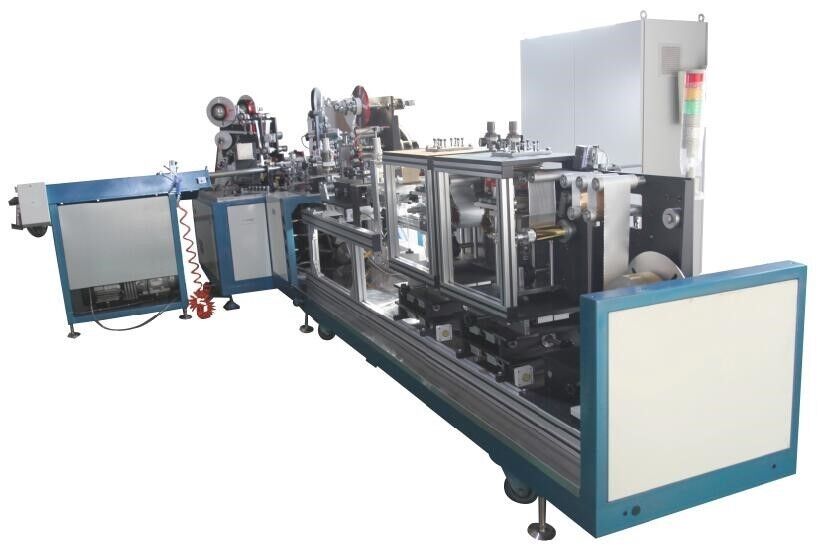

مواصفةمن الآلة:
① لوحة محطة الأم: 1350 مم × 1250 مم × 30 مم
② لوحة المحطة المساعدة: 2600 مم × 400 مم × 30 مم
③ أبعاد صندوق توزيع الطاقة: 500mm×1200mm×1900mm
④ أبعاد الآلة: 4500mm×2200mm×1600mm
⑤ وزن الماكينة: 3500 كجم
⑥ قوة الآلة: 12.5 كيلو واط
⑦ العرض الكهربائي: 380 فولت، 50 هرتز، ثلاث مراحل
خط التجميع القياسي:
① نظام قطع شكل المروحة على اللفة الأم: مجموعة واحدة
② نظام التثقيب الموجود أعلى الكبسولة: مجموعة واحدة
③ قالب ألومنيوم لصنع الكبسولة حسب التصميم من العميل: مجموعة واحدة
④ الختم الساخن على الجزء العلوي من الكبسولة: مجموعة واحدة
⑤ الختم الساخن على حافة الكبسولة: مجموعة واحدة
⑥ نظام تحديد المواقع الكهروضوئي على اللفة الأم: مجموعة واحدة
⑦ نظام التتبع الكهروضوئي على رمز اللون لأعلى الكبسولة: مجموعة واحدة
⑧ نظام القطع حسب الطول الكهروضوئي على رمز اللون للفة الأم: مجموعة واحدة
⑨ نظام الشريط المسيل للدموع: مجموعة واحدة
⑩ النظام الترادفي التلقائي للمنتج النهائي: مجموعة واحدة
التكوين الرئيسي:
① نظام التحكم PLC: من AELTA، تايوان مع شاشة تعمل باللمس.
② صمام الهواء: من FESTO، ألمانيا.
③ أسطوانة الهواء: من CAMOZZI، إيطاليا.
④ سخان الهواء: من شركة LEISTER السويسرية.
⑤ محرك التغذية: من HDB، مشروع مشترك بين الصين وألمانيا.
⑥ الكهروضوئية: من شركة AUTONICS، كوريا.
⑦ التجزئة المتقطعة: DEX14DT-12-120SRBW، تايوان.
⑧ مستشعر رمز اللون: YATAI، شنغهاي.
⑨ محرك القيادة: الصين، 3KW.
⑩ مضخة فراغية ذات حلقة مائية: الصين، 3 كيلو وات.
11 نظام تنظيم سرعة تحويل التردد على المحرك الرئيسي: الصين.
يمكن تنظيم التكوين أعلاه لتلبية احتياجات العملاء.
العملية التكنولوجية للإنتاج:
① تغذية لفة الأم
② يتم فك لفة الأم تلقائيًا
③ التحكم في التوتر المقاوم للاهتزاز على لفة الأم
④ الختم على تنورة الكبسولة
⑤ تتبع رمز اللون
⑥ انتشار الغراء
⑦ إضافة الفرقة المسيل للدموع
⑧ قطع لفة الأم
⑨ يتلقى القالب ورقة اللفة الأم، ويتدحرج إلى أنبوب
⑩ إغلاق خط الغراء (ثلاث مرات)
11 التشكيل الحراري PVC (أو التشكيل البارد لكبسولة الألومنيوم البولي إيثيلين)
12 لصق ورق الألمنيوم أو PVC على الجزء العلوي من الكبسولة
13 تتصدر الذاتي
14 ختم على القمة
15 قالب تثقيب هوائي في الأعلى
16 إخراج المنتج النهائي (العد والترادف التلقائي)

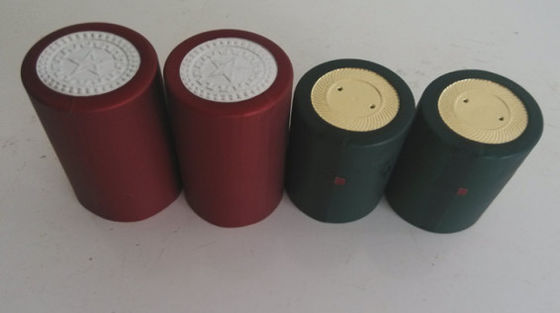

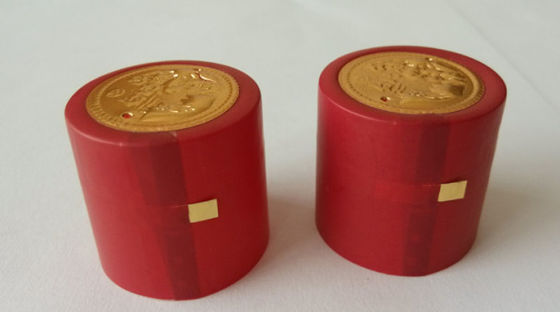

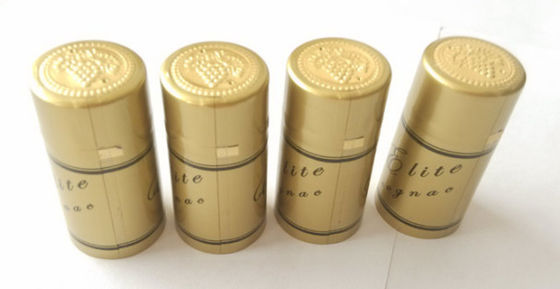

حجم الكبسولة:
① القطر العلوي: φ28mm~φ34mm
② القطر السفلي: الحد الأقصى 36 مم
③ الارتفاع: 30 مم ~ 70 مم
④ الاستدقاق: 1.5°~5°
