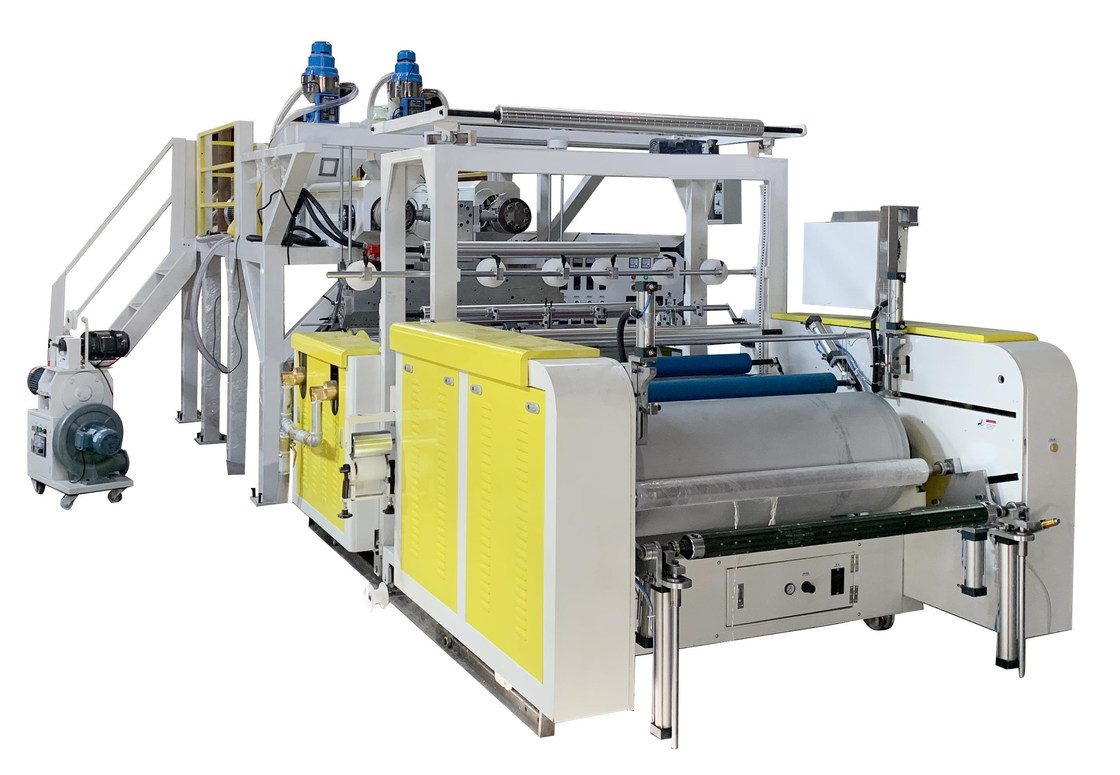

خط إنتاج فيلم التغليف المطاطي ذو الطبقتين (فيلم التغليف)

المكون:

المعلمات الفنية التفصيلية:

1. المنتجات: فيلم تمدد PE (فيلم لاصق، فيلم تمدد)

2. عرض المنتج النهائي: 100-1000 مم / 3 * 300 مم / 2 * 500 مم

3. سمك المنتج: 0.012-0.05 مم

4. المواد الخام المستخدمة: LLDPE (مادة خطية، درجة محلية: 7042N)

5. هيكل الغشاء: A / B / A ثلاثي الطبقات أو AB مركب مزدوج الطبقات

6. نسبة التخصيص: 40٪ / 60٪

7. أقصى قدرة بثق لفيلم التمدد (الحد الأقصى): 45-120 كجم / ساعة.

8. سرعة خط التصميم الميكانيكي (الحد الأقصى): 120 م / دقيقة

9. مصدر الطاقة: ثلاثي الأطوار، 380 فولت، 50 هرتز

10. إجمالي الطاقة للمعدات بأكملها: 75 كيلو واط

11. قطر لف المنتج: φ300 (MAX)

12. مواصفات قلب الأنبوب الورقي: φ داخلي 76 * φ خارجي 96 مم.

13. حجم الآلة (مم): L7000mm * W3000mm * H3400mm

14. وزن الآلة: 8000 كجم

15. معالجة مواد الحواف: جهاز استعادة تلقائي لمواد الحواف عبر الإنترنت

التكوين:

1. برغي

2. يعتمد المحرك الرئيسي محرك "WN" (علامة تجارية محلية معروفة)؛ 15 كيلو واط، 22 كيلو واط لكل منهما؛

3. يعتمد العاكس الرئيسي العلامة التجارية "Delta" المعروفة في تايوان؛ 15 كيلو واط، 22 كيلو واط لكل منهما؛

4. يعتمد التسخين على طلاء الألومنيوم (متين وموفر للطاقة والكهرباء)؛

5. تغيير لفة PLC أوتوماتيكي بالكامل وإعادة لف عمود قابل للنفخ من النوع البلاط (يعتمد عمودان قابلان للنفخ علامة تجارية تايوانية)

6. PLC

7. آلة مساعدة "كهربائية من نوع السكك الحديدية الخفيفة".

8. اعتماد أحدث "آلة مساعدة" تتأرجح في الداخل والخارج.

9. تعتمد الآلة المساعدة هيكلًا جديدًا عالي السرعة و "جهاز تأرجح"

10. الغطاء الخارجي للبرميل الرئيسي متحرك بحرية

11. يعتمد المخزن المؤقت "أسطوانة الحث"

12. تعتمد طريقة اللف "عمود الدفع في الأسطوانة"

13. يعتمد أسطوانة التبريد φ420MM، وتعتمد أسطوانة اللف φ420MM (يعتمد الأخير أسطوانة غير لامعة)

14. مجهزة باثنين من "آلات التغذية الأوتوماتيكية" المستقلة

15. مجموعة واحدة من آلة إعادة تدوير المواد الجانبية

16. نظام التحكم في درجة الحرارة

17. صمام الملف اللولبي

18. مجموعة واحدة من جهاز النفخ والقفل

مواصفات المعدات التفصيلية:

مواصفات المعدات:

1. "A" الطارد 1 مجموعة

(1) برغي

مواصفات البرغي: φ55 مم نسبة الطول إلى القطر 30: 1

مادة البرغي: 38CRMOALA فولاذ سبائكي عالي الجودة، معالجة النيتريد السطحية

(2) البرميل

مادة الأسطوانة: 38CRMOALA فولاذ سبائكي عالي الجودة، من الداخل والخارج

معالجة النيتريد السطحية.

طريقة التسخين: تسخين بالألمنيوم

طريقة التبريد: تبريد منفاخ منخفض الضوضاء

سعة التسخين الكهربائي: 12 كيلو واط

(3) علبة تروس خاصة للطارد، باستخدام التشحيم القسري

(4) طاقة القيادة الرئيسية: محول تردد 15 كيلو واط ومحرك واحد لكل منهما

2. "B" الطارد 1 مجموعة

(1) برغي (Pinbo)

مواصفات البرغي: φ75 مم نسبة الطول إلى القطر 30: 1

مادة البرغي: 38CRMOALA فولاذ سبائكي عالي الجودة، معالجة النيتريد السطحية

(2) البرميل

مادة الأسطوانة: 38CRMOALA فولاذ سبائكي عالي الجودة، معالجة النيتريد السطحية الداخلية والخارجية

طريقة التسخين: تسخين بالألمنيوم

طريقة التبريد: تبريد منفاخ منخفض الضوضاء

سعة التسخين الكهربائي: 15 كيلو واط

(3) يتم تزييت علبة التروس الخاصة للطارد عن طريق التشحيم القسري.

(4) طاقة القيادة الرئيسية: محول تردد 22 كيلو واط ومحرك كهربائي واحد.

Cموزع البثق المشترك:

1. التوزيع على المستوى: AB مزدوج الطبقات أو A / B / A ثلاثي الطبقات

نسبة المركب: 40٪ 60٪.

2. طريقة التسخين: التسخين في أنبوب تسخين كهربائي من الفولاذ المقاوم للصدأ.

3. سعة التسخين الكهربائي: 8 كيلو واط، 380 فولت.

جزء رأس القالب:

1. عرض القالب: 1250 مم

2. مادة القالب: 5CrNiMo

3. هيكل القالب: (أنبوب تسخين إضافي في المنتصف، مغلق بالكامل، موصل من نوع المقبس لقضيب الطيران)

فتحة شفة القالب 0.9 مم، دقة التلميع: 0.02-0.04 (un)، معالجة طلاء الكروم الصلب على سطح تدفق القالب: 0.06-0.08 (un)، الصلابة: 60-65 Rockwello، سمك طبقة الكروم السطحية الخارجية: 0.01-0.02 مم. يمكن تعديله بحرية، وزيادة منطقة درجة الحرارة إلى 7 مستويات، مما يضمن توازن درجة الحرارة في القالب ويسهل تعديل التوحيد.

4. سعة التسخين الكهربائي: 25 كيلو واط

5. إجمالي القدرة المركبة: 75 كيلو واط

6.

Fتشكيل جزء:

1. 2 بكرات ضبط التبريد

مواصفات الأسطوانة: φ420 مم * 1300 مم.

نظام التبريد: يعتمد جميع العدائين الحلزونيين، والطحن الفائق الدقة، والطلاء بالكروم الصلب، وتبريد المياه المبردة.

تكنولوجيا أسطوانة التبريد: جميع الأسطوانات متوازنة ديناميكيًا لضمان إخراج الفيلم بسلاسة.

2. 2 بكرات جر اللف

مواصفات الأسطوانة: φ420 مم * 1200 مم.

(طحن فائق الدقة، طلاء بالكروم الصلب).

3. 3 بكرات ألومنيوم (بكرة جر غير مدعومة للتغذية).

مواصفات الأسطوانة: φ80 مم * 1250 مم.

4. اثنان من لفائف الألومنيوم غير الملفوفة (بكرة جر غير مدعومة للتغذية).

مواصفات الأسطوانة: φ80 مم * 1250 مم.

(جميع الأسطوانات متوازنة ديناميكيًا لضمان إخراج الفيلم بسلاسة)

6. 2 بكرات مطاطية ضاغطة

مواصفات الأسطوانة: φ90 مم * 1250 مم.

7. أسطوانة التقطيع 1

مواصفات الأسطوانة: φ80 مم * 1250 مم؛ قسم قياسي 450 مم و 500 مم

8. طريقة تغيير اللفة: تحكم PLC أوتوماتيكي بالكامل، قطع بسكين غير مرئي. قاطع أوتوماتيكي، تغيير لفة أوتوماتيكي.

9. طريقة التدحرج: باستخدام جهاز لف أوتوماتيكي من النوع العلوي للأسطوانة (أحدث منتج حاصل على براءة اختراع)

10. شكل البكرة: "نوع البلاط" أعمدة هواء من نوع الاحتكاك بكرات اللف 2 قطعة.

11. وضع حركة الآلة المساعدة: اعتماد أحدث وضع مسار كهربائي محلي.

Eالتحكم الكهربائي:

1. خزانة تحكم في التسخين / تحويل التردد المضيف 1 مجموعة

2. آلة مساعدة خزانة التحكم في التصحيح العام 1 مجموعة
